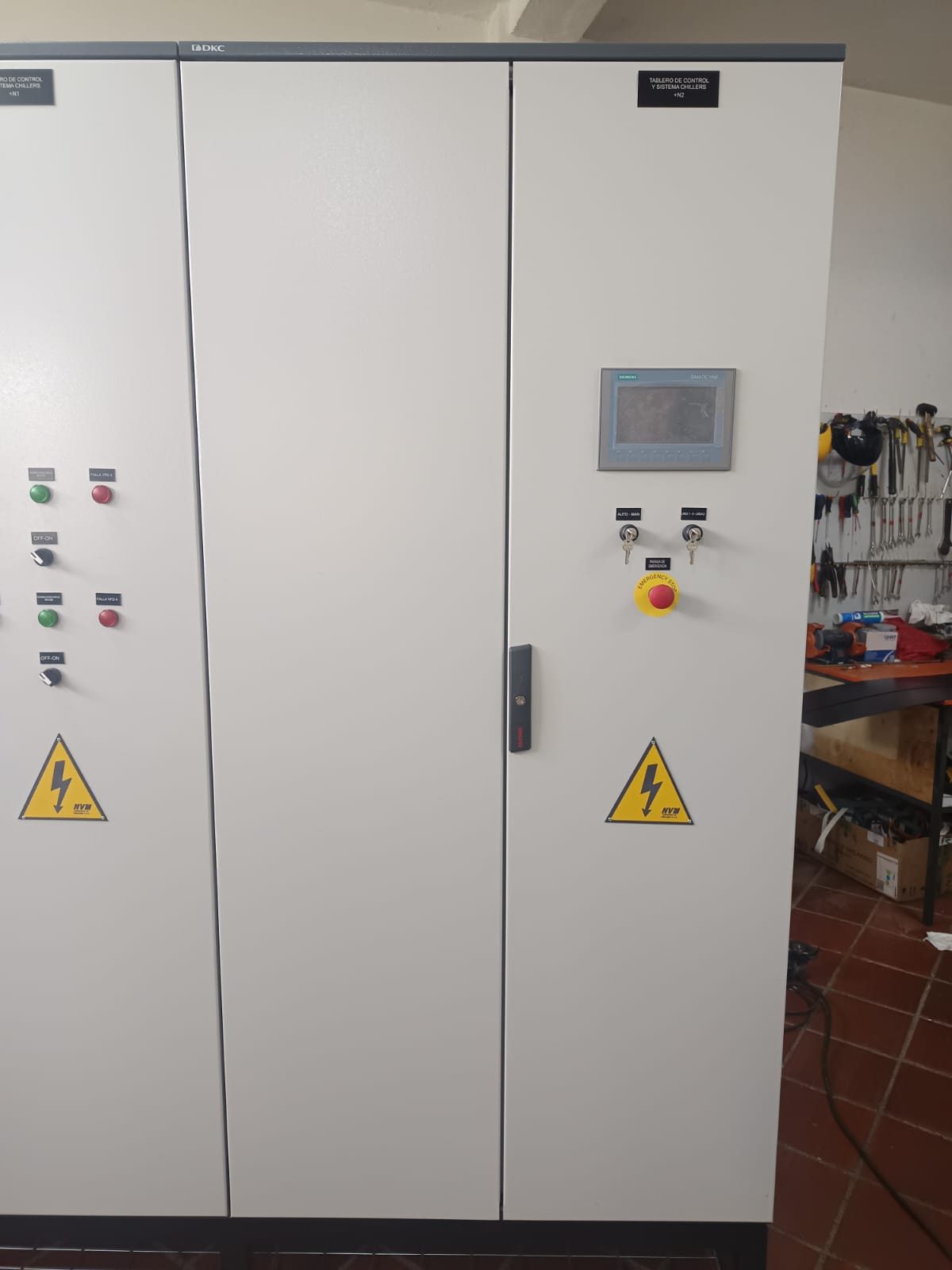

Tableros CCM

Tableros CCM

Tableros diseñados para controlar y proteger motores eléctricos en baja tensión, con operación segura y mantenible.

Cotizar esta familia Ver servicios

Descripción general

Los tableros CCM (Centro de Control de Motores) están diseñados para controlar, proteger y supervisar motores eléctricos en baja tensión. Integran elementos de maniobra (contactores/arrancadores), protecciones y señalización, organizados para facilitar operación y mantenimiento. Se fabrican a la medida del proyecto, con configuraciones según tipo de arranque y necesidades del proceso, y opciones para uso interior/exterior y ambientes exigentes (incluyendo corrosivos), no diseñados para áreas clasificadas.

Especificaciones

Características eléctricas

Tensión nominal
Hasta 480 VAC
Corriente nominal
Hasta 2500 A
Cortocircuito
Hasta 65 kA

Características mecánicas

Grado de protección
Hasta IP66
Resistencia al impacto
Hasta IK10
Cámara salina
400 horas

Usos y condiciones

  • Centro de Control de Motores
  • Tablero de Variador y Arranque Suave
  • Tablero Arranque directo y Estrella Triangulo
  • Diseñado para uso interior y/o exterior
  • Diseñado para áreas corrosivas
  • No diseñado para áreas clasificadas

Servicios

  • CCM – Arranque Directo (DOL)

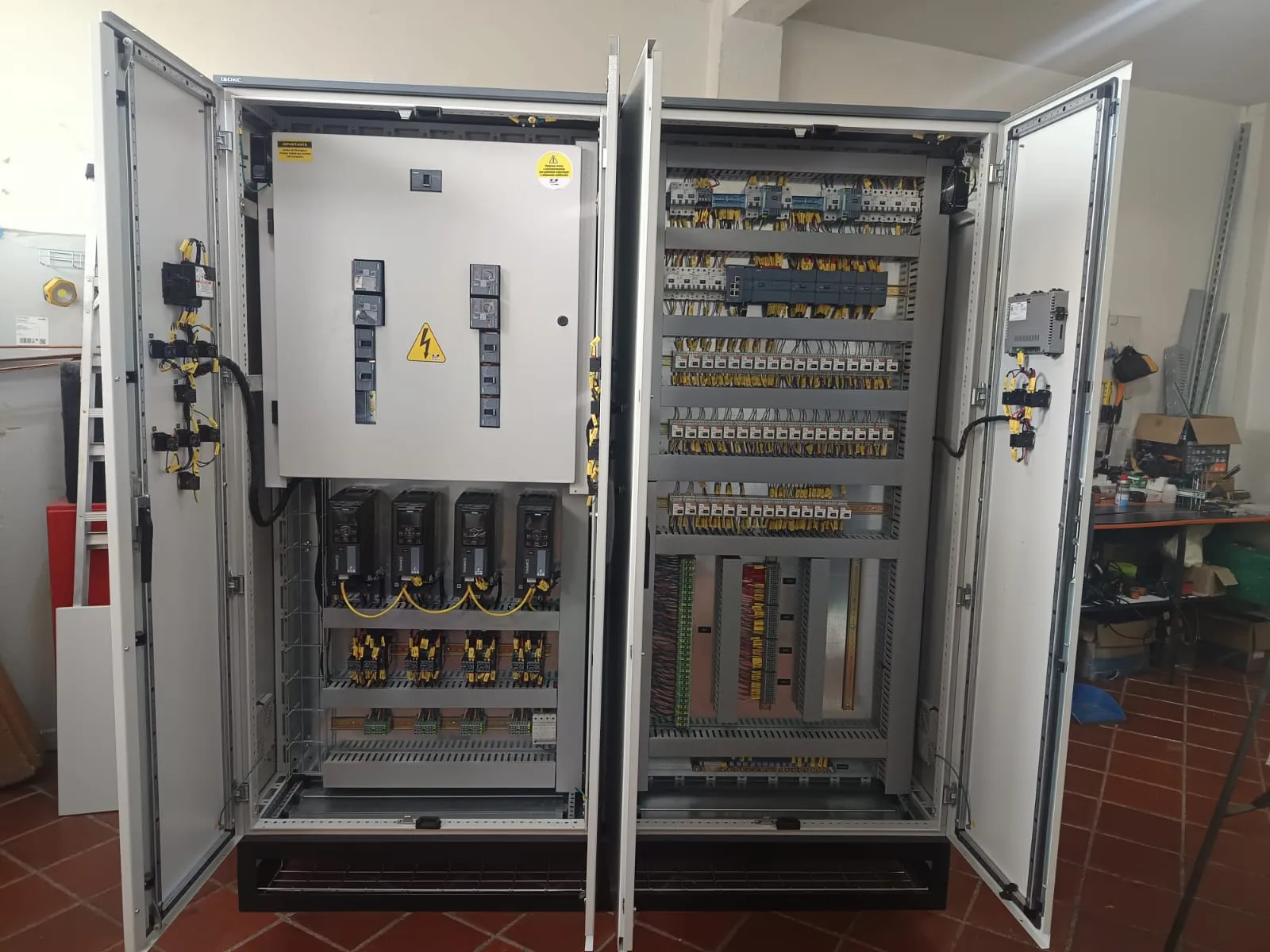

    CCM – Arranque Directo (DOL)

    Solución robusta para motores donde se requiere un arranque simple y confiable. Integra maniobra y protecciones para operación segura, con posibilidad de control local/remoto, señalización y enclavamientos según el proyecto. Ideal para cargas con arranque aceptable en la red y necesidades de mantenimiento directo y rápido.

  • CCM – Arranque Estrella–Triángulo

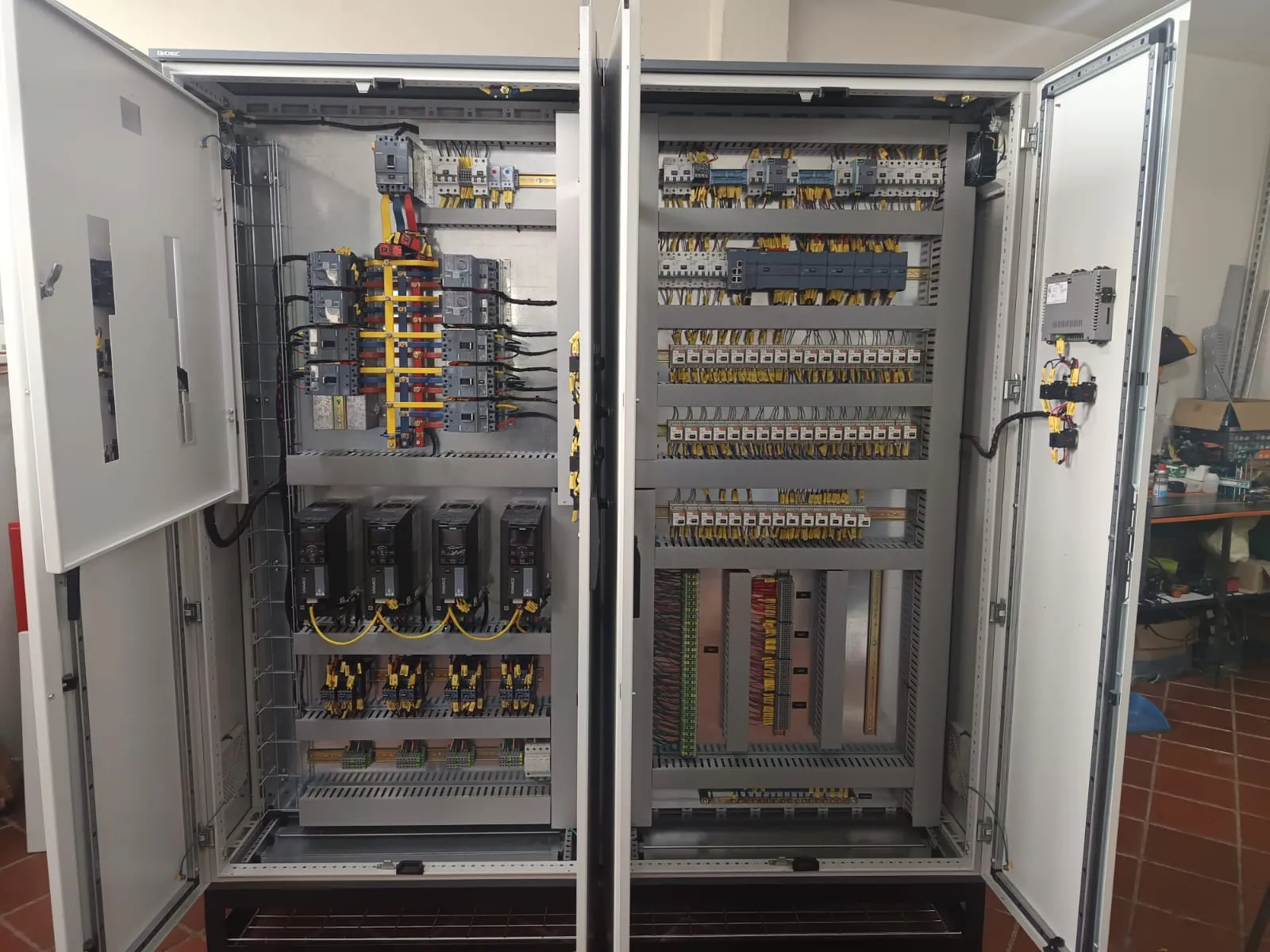

    CCM – Arranque Estrella–Triángulo

    EPensado para motores donde se busca reducir la corriente de arranque y el impacto mecánico inicial. Incluye lógica de conmutación, temporización y enclavamientos para una transición controlada entre modos de arranque. Muy usado en aplicaciones industriales con motores medianos/grandes, priorizando continuidad operativa y protección del equipo.

  • CCM – Variador de Frecuencia (VFD) / Arranque Suave

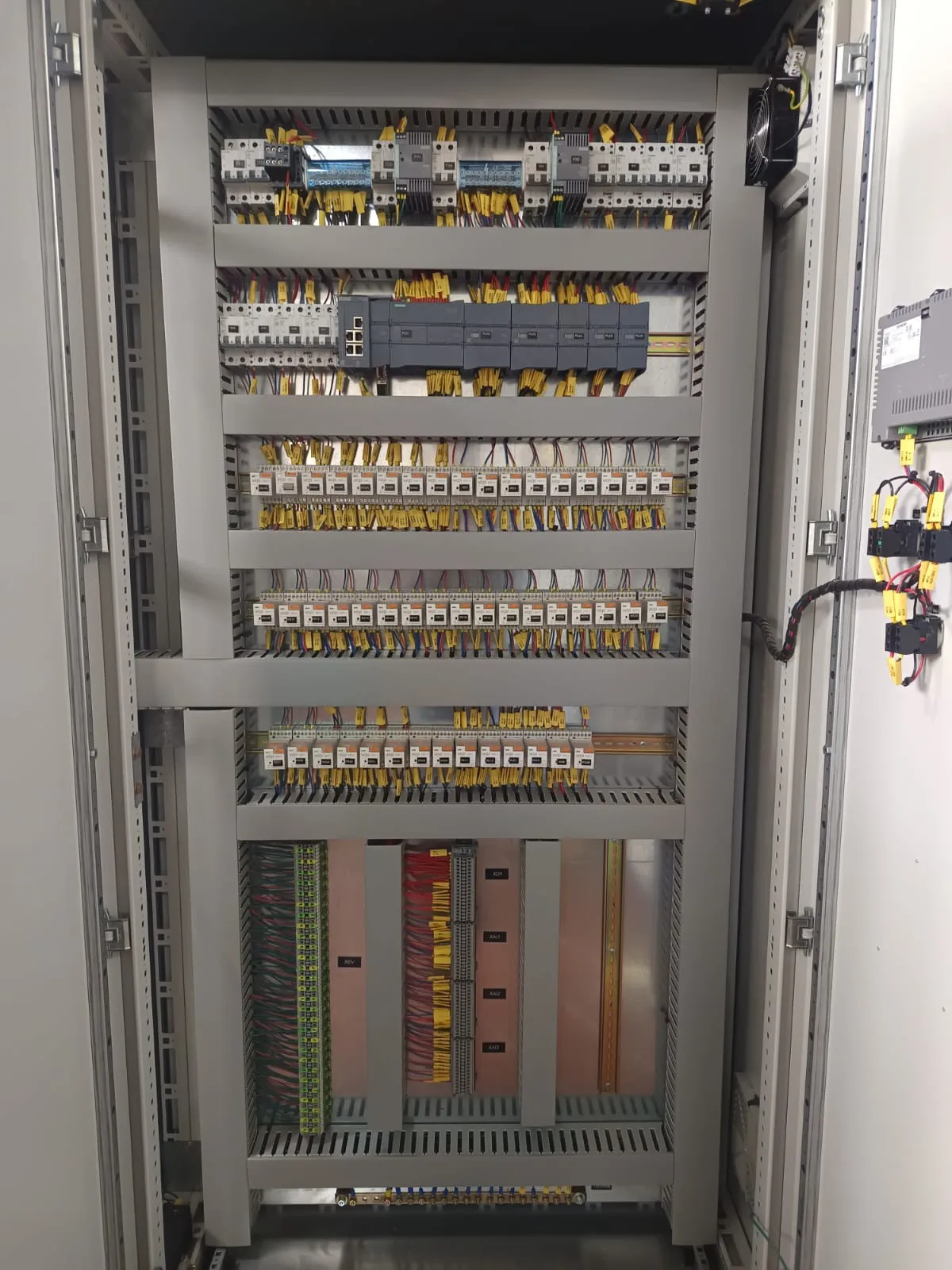

    CCM – Variador de Frecuencia (VFD) / Arranque Suave

    Diseñado para procesos que necesitan control de velocidad, rampas de aceleración/desaceleración o limitación de corriente de arranque. Integra variador o arrancador suave con protecciones y elementos de mando para ajuste fino del comportamiento del motor. Recomendado cuando se busca optimizar el proceso (caudal, presión, torque) y mejorar estabilidad operativa bajo cargas variables.
